步骤一：原理图设计

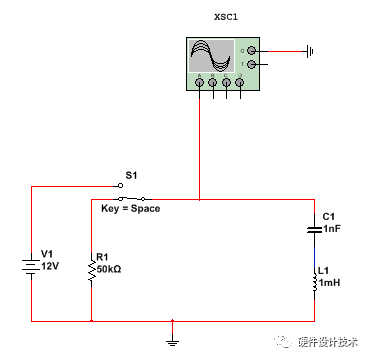

如图一所示，图中XSC1为四踪示波器，直接从仪表栏选取即可。示波器的一一个通道连接到待测信号端。S1是一个手动开关，一端连接直流电源，另外一端通过50K电阻接地。每次按空格键，就产生一次动作，每次动作分别连接直流电源与地。

图一：LC串联谐振电路测试电路

步骤二：仿真测试

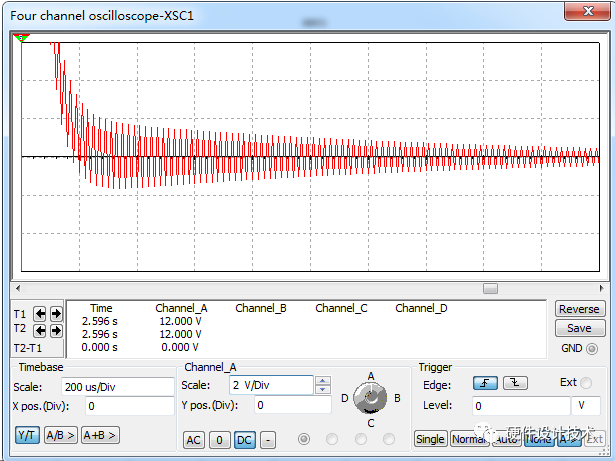

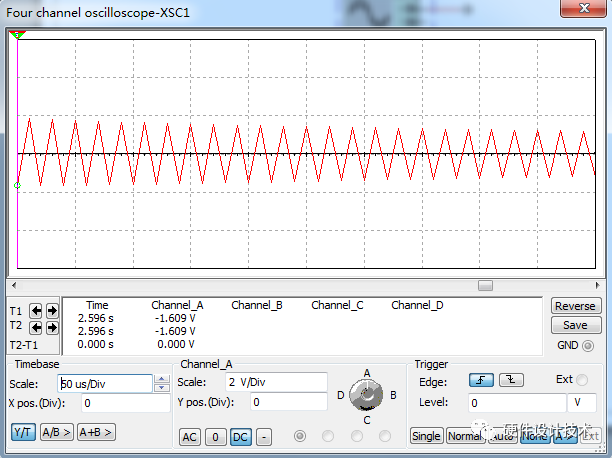

按下仿真开关。反复按动空格键，可以看出：当开关从电源打向电阻时，LC串联谐振回路处于自由谐振状态，振幅由大逐渐变小，如图二所示。也可以重新设置示波器的时间轴，计算出仿真的LC串联回路的自由谐振频率值。如图三所示，可将其结果与理论计算值比较。

图二：仿真结果

图三：测量自由振荡频率值

进一步可以对LC串联谐振回路的幅频特性、相频特性进行分析测试。

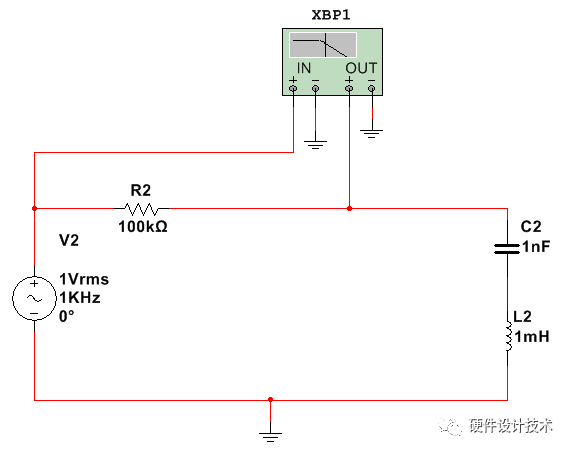

原理图如图四所示。其中XBP1是波特图示仪。

图四：LC串联谐振电路测试电路

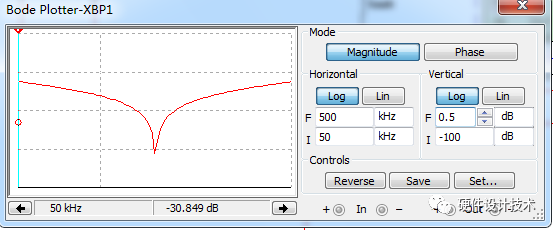

按动仿真开关，得到LC的串联谐振回路的幅频特性如图五所示。

图五：LC串联谐振回路的幅频特性

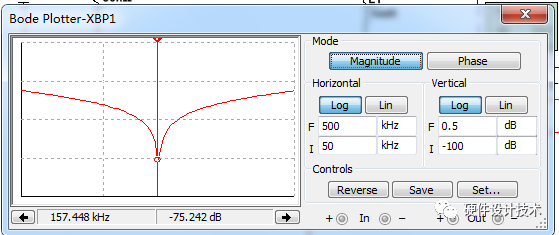

拉动测试标记线，可以很方便看到LC谐振回路的谐振频率，如图六所示。看读 数可以知道：LC的串联谐振回路的谐振频率为157.448KHz。

图六：LC串联谐振回路的振荡频率

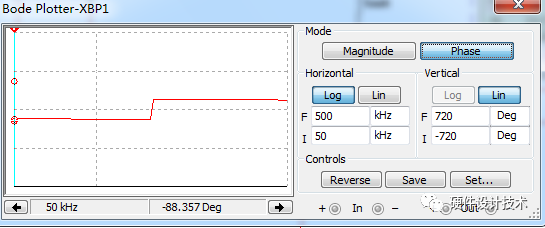

在同一个测试电路中，只需按下Phase按键，就可以看到LC串联谐振回路的相频特性，如图七所示。互感器检验台

图七：LC串联谐振回路的幅频特性

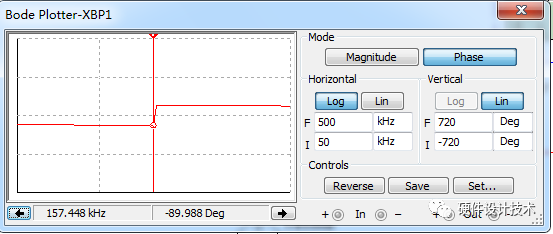

同样，拉动测试标记线，也可以很方便的看到LC串联谐振回路谐振频率。如图八所示。

图八：LC串联谐振回路的振荡频率

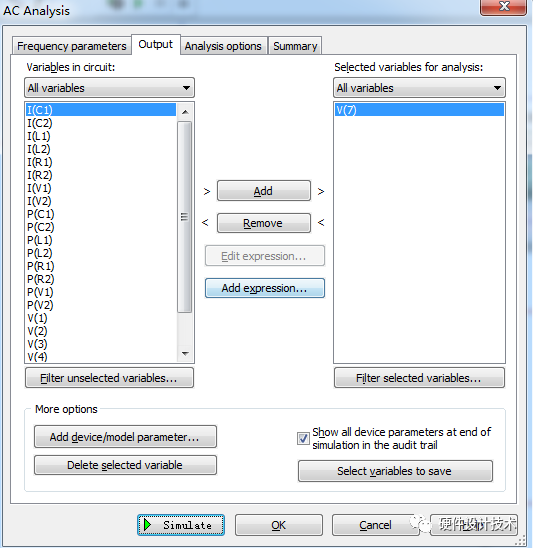

同样可以使用AC Analysis命令，在AC Analysis对话框中设置：Output Variables为节点V(7)，如图九所示。

图九：Output Variables页

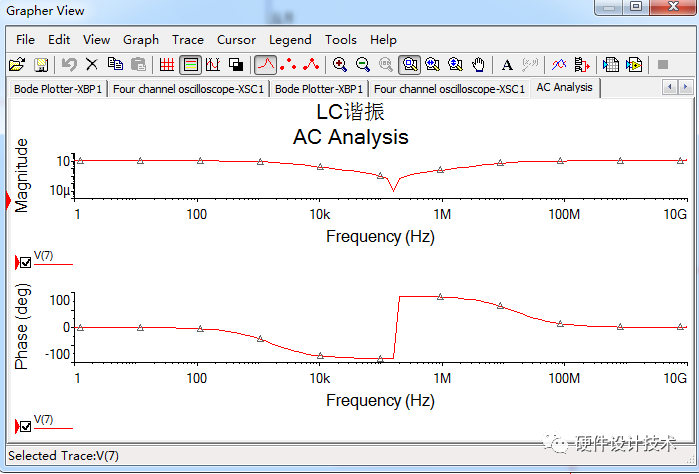

单击Simulate按钮，出现一个Grapher View窗口形式，仿真结果如图十所示；

图十：Grapher View 窗口
