变压器串联谐振耐压

试验的试验方法变压器的串联谐振耐压试验就是在变压器的低压侧施加高于额定电压一定倍数的电压值，靠变压器自身的电磁感应在高压侧绕组上得到所需的试验电压来检验变压器的绝缘性能。变压器的串联谐振耐压试验是校验变压器电气强度的一个重要试验。

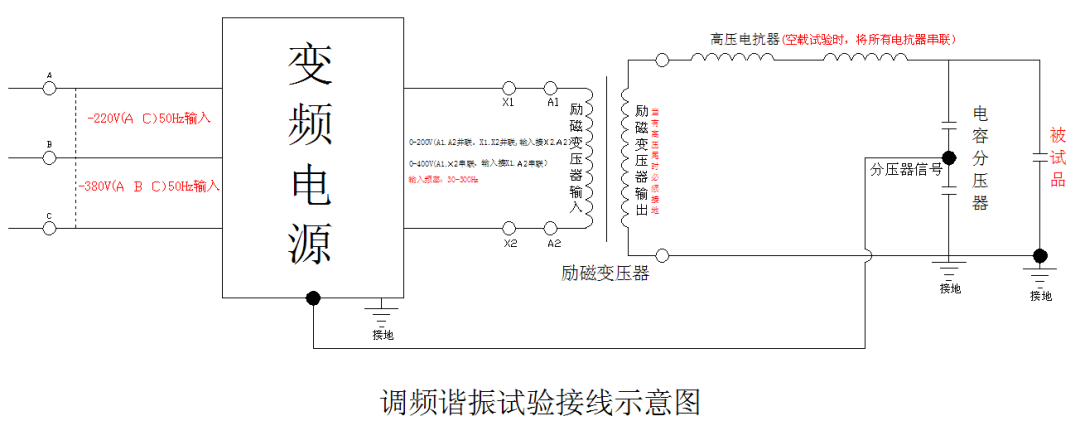

图一 原理图

试验前先将变压器高、低压侧及中性点所有一次线与外部连接线拆除，套管CT二次侧应短路接地。再拆除变压器高、低压侧及中性点与外部连接线，非被试绕组短路接地。还应测量、记录被试绕组的试前绝缘电阻，测试完对被试品充分放电。选择合适的实验仪器，连接试验电源。

接着将试验设备调试并准备就位，按规定试验方法布置试验接线，将试验引线接上被试变压器某相，其余两相接地。试验场地四周装设围栏，悬挂止步，高压危险!标示牌，所有人员与实验设备保持足够的安全距离。互感器励磁特性测试台

依次检查试验回路所有接线，检查测量仪表，准备开始试验。

试验开始首先正确设置当次试验的各种参数：

一、起始频率：选择自动调谐时的启动频率，下限频率最高为20Hz，上限频率最低为200Hz；

二、终止频率：选择自动调谐时的结尾频率，下限频率最高为100Hz，上限频率最低为300Hz，设置"起始频率"不可高于"终止频率"；当第一次试验时建议采用30Hz～300Hz进行扫描。当已经知道大概频率范围时，可以选定在适当的频率段扫描，以减少试验时间；

三、起始电压：设置调谐时输入电压的初此值。对Q值较低的试品如发电机、电动机、架空母线，初此值设定为50～70V；对Q值较高的试品如电力电缆、变压器、GIS等，初此值设定为30～50V；

四、分压器变比：电容分压器的变比值，分压器两串联变比为3000：1，分压器变比设置为3000，分压器单节变比为1500：1，分压器变比设置为1500；

五、过压保护：设置试验电压的极限值，电压超过时自动终止试验，一般比试验电压高10%；

六、过流保护：设置低压输出电流的最高值。

当参数配置设置完时，点击开始试验，系统自动寻找谐振点，找到谐振点后系统自动升压，当U谐振电压升到试验的耐压值时，系统自动耐压计时，当时间达到设置时的耐压时间时，系统自动降压，当U谐振电压降压至0V时试验完成。互感器励磁特性测试台

高电压、大容量设备进行串联谐振试验时所需的实验设备容量越来越大，常规工频耐压方法往往不能满足现场试验的要求，所以变压器现场试验广泛使用串联谐振耐压试验。

图二 现场接线图互感器励磁特性测试台

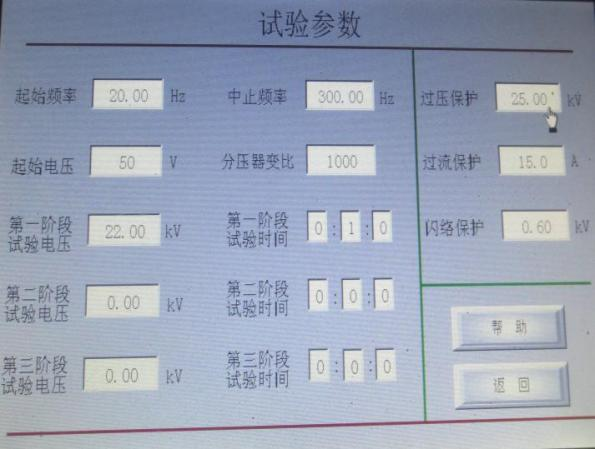

图三仪器参数设置
